Single/Double Barrier System - Minet tunnel

Protan leverer vandtætningssystemer til både Single og Double Barrierer-funktioner.

Single Barrier System er til hydrostatiske vandtryksforhold inklusive afsnit og injektionsmuligheder. Double Barrier System er også designet til at modstå hydrostatisk vandtryk og kombinerer et test- og indsprøjtningssystem.

Systemet består af to lag af tunnelmembran:

  1. Det første lag er hovedmembranen, maksimalt 4 mm tyk.
  2. Andet lag er en 2 mm membran, der lægges oven på det første lag.

For at opnå vakuum mellem de to lag leveres det andet lags membran med en præget overflade i kontakt med det første lag.

Eksempler på anvendelse:

Vejtunneler

Jernbanetunneler

Skakter

Trykgallerier

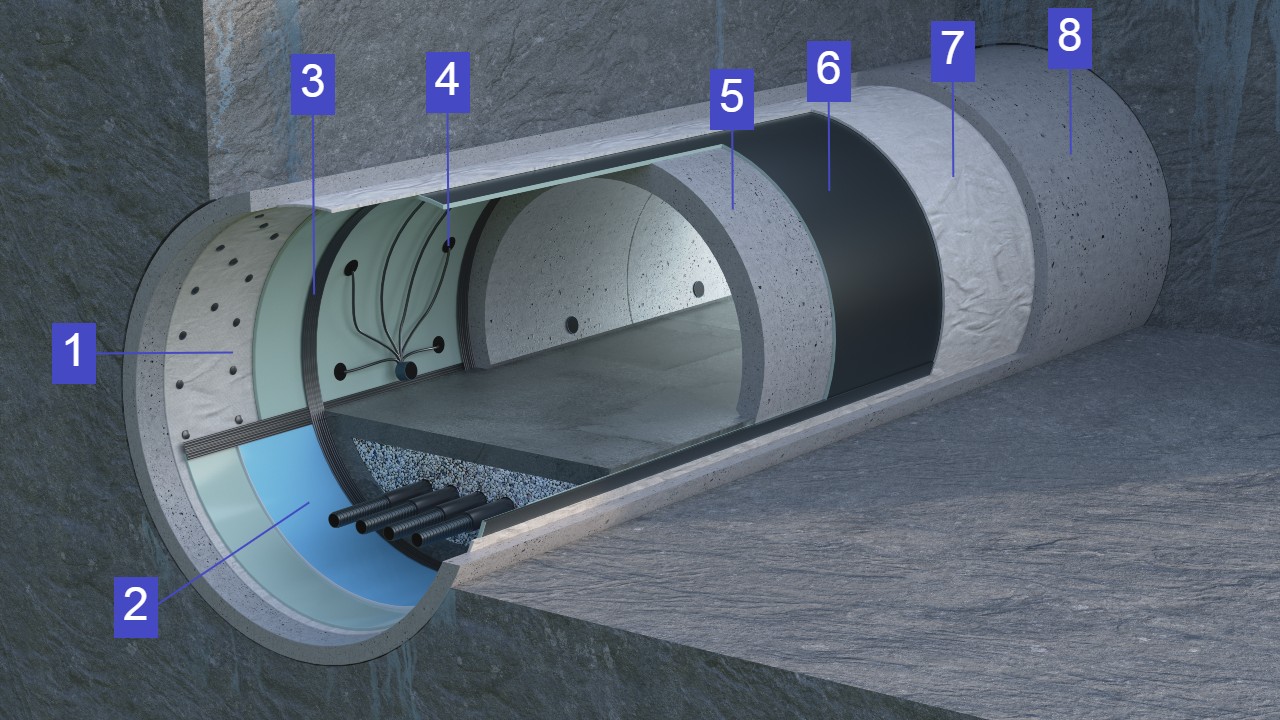

Systembeskrivelser:

  1. Protan Disc
  2. Protan Protect (Beskyttelsesplade)
  3. Protan Waterbar
  4. Protan Inject (Indsprøjtningsslange)
  5. In-Situ beton
  6. Protan InfraPlan Tunnelmembran
  7. Protan Geo (Geotextile)
  8. Sprøjtebeton

Protan anbefaler at bruge InfraPlan P32+ til Single Barrier System for hydrostatisk tryk.

For Double Barrier Systems anbefaler Protan at bruge InfraPlan P32+ på det første lag og præget InfraPlan P20 som andet lag.
